电器技术问题解答 => 泵宝使用说明与常见故障排除

发布日期：[2009-10-19] 共阅[18740]次

一、保护功能设置
1、过载设置
A、过载出厂设置默认为4.0KW（8.0A）/7.5KW（15.0A）。
B、过载设置方法：
。
先开机，让水泵正常工作，记下工作电流（A）值输入即可；（推荐此方法）
。也可以根据电机的功率乘以2来设置：例如2.2KW电机，设置
2.2KW×2=4.4A保护：输入4.4A即可。
。A泵设置：在面板上按过载设置键，上方指示灯亮起，表示已进入设置状态，这时A泵的电流显示屏会闪烁，再按“▲╱▼”键将电流调整到您所希望的数值，再按确认键，电流显示屏停止闪烁后，表示A泵本次设置已储存。
。B泵设置：在面板上按两下过载设置键，上方指示灯亮起，表示已进入设置状态，这时B泵的电流显示屏会闪烁，再按“▲╱▼”键将电流调整到您所希望的数值，再按确认键，电流显示屏停止闪烁后，表示B泵本次设置已储存。
2、空载设置：（如果下水池用探头，不需要对此项进行设置）
A、本机出厂设置A、B双泵均默认为00.0这时为下水池探头状态，如果您对A、B双泵都进行了设置（空载不为00.0）下水池探头则自动失效，不再起作用。（注：用空载保护时，必须A、B双泵都设置电流参数，即均不为00.0，如果一个泵设置了空载电流参数另一个泵未设置，则本机默认为下水池探头状态）
B、空载设置方法：
。先关闭水源，让水泵空载运转，记下水泵工作空载电流（A）值即可：推荐此方法；
。也可以根据水泵厂家提供电机的功率来设置；如2.2KW，则为2.2KW×2×0.85=3.74A,则设3.7A即可
。A泵设置：在面板上按空载设置键，上方指示灯亮起，表示已进入设置状态，这时A泵的电流显示屏会闪烁，再按“▲╱▼”键，将电流调整到您所希望的数值，再按确认键，电流显示屏停止闪烁后，表示A泵本次设置已储存。
。B泵设置：在面板上按两下空载设置键，上方指示灯亮起，表示已进入设置状态，这时B泵的电流显示屏会闪烁，再按“▲╱▼”键，将电流调整到您所希望的数值，再按确认键，电流显示屏停止闪烁后，表示B泵本次设置已储存。
3、空载延时设置：
空载延时是指从电机空载停机后到下次重新启动所需要的时间。将控制箱内“空载延时设定”开关拨到下方档，指示灯亮，A泵电流显示屏闪烁，表示已进入设置状态；再按“▲╱▼”键调整到您想设置的数值（1代表1分钟，最长可设定时间250分钟），最后将“空载延时设定”开关拨回原位，指示灯灭，A泵电流显示屏同时停止闪烁，表示本次设定已储存。
4、工作模式设置
按下控制面板上的“功能”键，“A主B备”灯亮，第二次按下“功能”键“B主A备”灯亮，第三次按下“功能”键“双泵轮换”灯亮，选定工作模式，按“确认”键，灯灭即完成设置。
5、备用泵启动条件：
A、作排污时用（如图2），下水池的水位满至加泵探头（加泵探头放置最高水位）时，备用泵会在2~3秒内启动，直到缺水停机。
B、作供水用时（如图3），如果上水池的加泵探头露出水面时，2~3秒后自动启用备用泵（加泵探头放置低水位和中水位之间），直到满水停机
6、双泵同启：
将控制器内的自动加泵开关拨至ON，指示灯亮，表示已开启双泵同启功能（在上池或下池中，满足加泵探头条件后，2~3秒自动加泵），关闭则只运行主泵。（出厂默认为OFF状态）
7、上池、下池加泵选择：
将控制器内的上池下池双泵工作开关拨至下方档，指示灯亮，表示已选定下池加泵，关闭表示上池加泵。（出厂默认为下池）
8、防锈运行：
防锈运行是指两台电机在一个周期内（每隔48小时为一个周期）没有运行过的电机会瞬间运行转动为1次（3~5秒）。设置：将控制器内的防锈运行开关拨至下方档，指示灯亮，表示已经开启防锈功能。（出厂默认为OFF状态）
9、复位：
电机出现过载、缺相后，故障泵相应电流显示屏会闪烁不停，必须先排除故障后，再按“复位”键，故障泵才能重新投入工作。

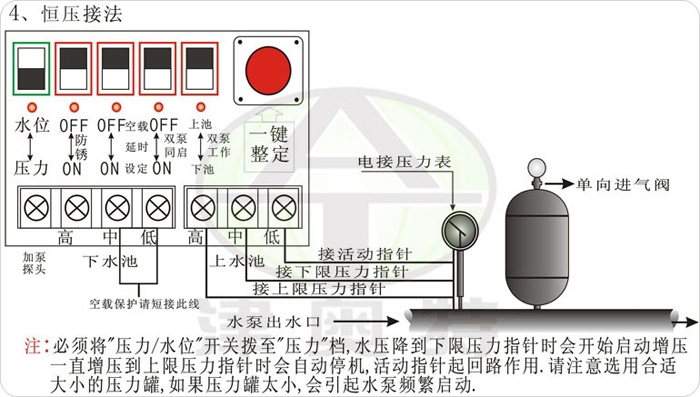

10、压力接法：（使用压力控制时，备用泵不能与主泵同时启动）
A、将控制器压力水位转换开关拨到下方压力档，对应的绿色指示灯亮。
B、水池控制线高、中、低，与电接点压力表指针驳应是：
　　　　　　　上限指针—高
　　　　　　　活动指针---低
　　　　　　　下限指针---中
11、故障查询：
　 A、本控制器可记忆10次故障参数；
　 B、按下面板上的故障查询键，上方指示灯亮，表示已进入查询功能，电压显示屏闪烁显示001表示最近一次故障，按“▲╱▼”键可查询所有的故障记录；
　。如A泵电流显示屏闪烁则是A泵的故障，B泵电流显示屏闪烁则是B泵的故障；
　。如过载指示灯闪烁，则电流显示屏显示为过载电流；
　。如缺相指示灯闪烁，则电流显示屏显示为缺相标记，011表示A相，101表示B相，110表示C相。
12、安装环境要求及注意事项：
A、保护接地端（位于铁箱底部）必须与保护接地线连接可靠；
B、讯号线安装：四个探头不能短路、不能挨着池壁；不需双泵同启时，加泵探头不接；延长讯号线时，请用防水胶布确保接驳良好
C、安装时请关闭电源，先将水泵电源线与控制器连接好，然后接好上、下水池讯号线，再设置过载和空载保护
D、控制器请安装在室内，避免太阳直接爆晒，或者淋雨；
　　　　　　使用温度：﹣10℃至40℃
　　　　　　　　湿度：相对湿度不大于90%
　　　　　　海拔高度：不超过2000m

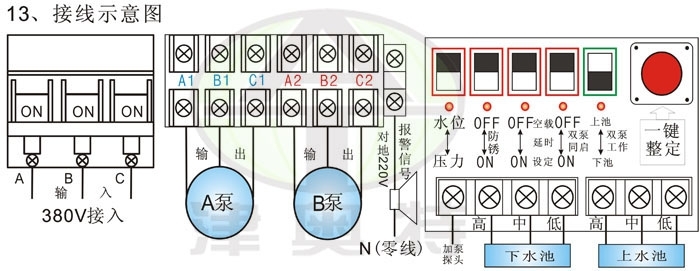

按此在新窗口浏览图片

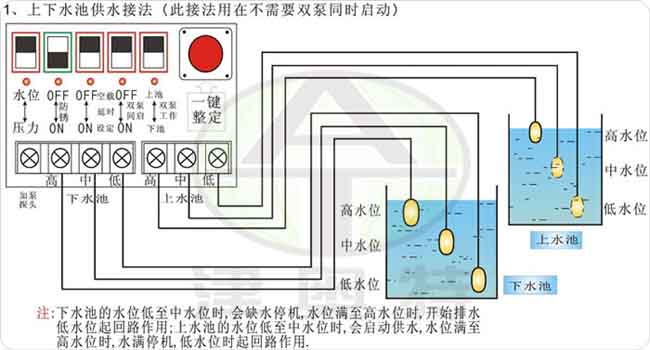

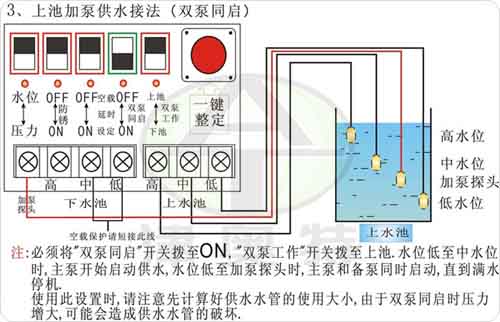

二、不同用途之讯号线连接方法

按此在新窗口浏览图片

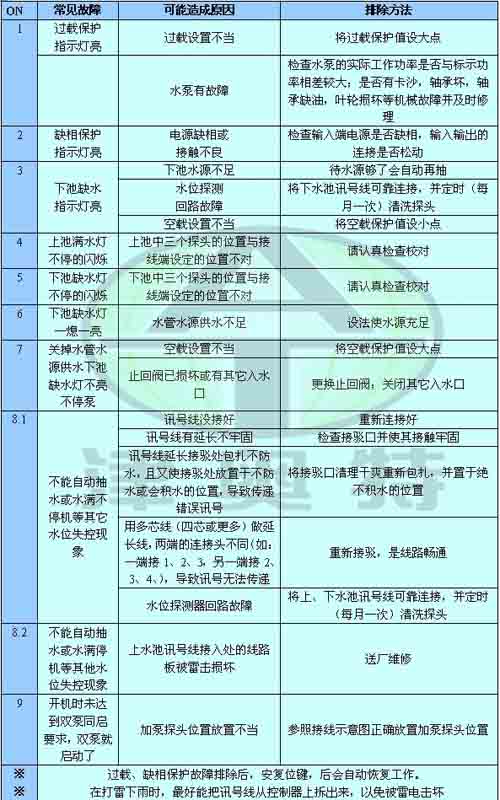

三、常见故障与排除

按此在新窗口浏览图片
